IC 設計 AI 導入顧問
檢視您的設計與驗證流程，找出模型能安全接手的例行 RTL 工作，並為這些工作建立驗收關卡、預算上限與完整的稽核紀錄。
涵蓋內容
- 流程評估與導入藍圖
- 為 AI 撰寫的規格與測試
- 模型選擇與成本控管
- 顧及 IP 的部署方式
- 工程師實作訓練
RV32I 管線：低成本模型 10 次全數通過
把 AI 帶進
把 AI 帶進 IC 設計， 讓工具當裁判。
RTLoop 協助 IC 設計團隊導入 AI，但不盲目相信 AI。在我們的驗證迴圈裡，低成本模型一次只寫一個模組，由模擬、結構檢查與合成決定能不能通過；沒通過時，原始的工具錯誤會回饋給模型，在固定的呼叫次數與費用預算內重試，仍不通過就停下，交由工程師判斷。
每個合作都從一個真實模組的試行開始。
run.stderr — rv32i-pipe-v2 · start A-01
重播
實際執行紀錄重播：低成本模型撰寫 RV32I 5 級管線的 13 個工作包，失敗時回饋錯誤，直到全部通過。共 20 次呼叫、934.5 秒。
實際紀錄節錄 · ↳ 為檢查紀錄
本次：13 個工作包 · 20 次呼叫 · 934.5 秒
10/10
RV32I 5 級管線 10 次執行全數通過，每個模組都由低成本模型撰寫
0 → 10/10
同一模型、同一規格：一次寫完 vs 逐模組驗證迴圈（RV32I 單週期）
$0.0081
每次成功的模型 API 費用（美元），不含撰寫規格與測試的人力
97%
達我們參考 RTL Fmax 的 97%（RV32I 管線），面積只多 0.8%（未佈局繞線的估計）
建立在開源、版本鎖定的 EDA 工具上
- Icarus Verilog
- Yosys
- OpenROAD
- OpenSTA
- ORFS
- KLayout
- SkyWater SKY130
01How it works運作方式
模型無法替自己打分數的驗證迴圈
每個工作包都走同樣的循環：模型只負責提案，對錯由驗證工具決定。通過的版本會被鎖定，成為後續工作包的唯讀相依模組。這個迴圈不綁定特定模型：同一套關卡評判每個模型；低成本模型做不到的步驟（例如匯流排介面），可以改用較強的模型，同樣受關卡與預算約束。
工程師
介面規格與測試
埠定義、逐週期測試，以及（若有）測試必須先通過的參考 RTL。
design-check → PASS
模型
提出 RTL
只寫指定的模組，用一次工具呼叫交回完整檔案。
submit_rtl_files()
工具
驗收
先做收件檢查，再編譯、模擬並檢查結構：單一驅動、沒有 latch。
PASS鎖定
NEEDS_REPAIR回饋錯誤
STALLED乾淨重來
BUDGET停下，交給工程師
iverilog · vvp · yosys
流程
鎖定並繼續
通過的版本會被凍結，相依的工作包接著開工；整合包負責組裝已驗證的模組。
revisions/NNN
↺ NEEDS_REPAIR 與 STALLED 會退回模型重寫；預算用完時，迴圈停下並交給工程師。
所有工作包通過後，會在最終原始碼上重跑全部檢查，才進入合成。驗證迴圈只能保證 RTL 通過您給的測試，所以我們也檢驗測試本身：先對參考 RTL，再植入錯誤（RV32I 管線植入的 22 種錯誤全數被擋下）。
模型會看到什麼
- 自己模組的介面規格
- 這個工作包的計畫說明
- 已驗證、唯讀的相依模組
- 自己的上一版
- 上次失敗的原始工具輸出
- 這個工作包的修復歷史
模型不能做什麼
- 修改測試或其他模組
- 自己宣布成功
- 超出呼叫次數或費用預算
- 使用 latch、initial 區塊或系統任務
02Results實測結果
用量測說話，不靠承諾
表中每一次執行，每個模組都由同一個低成本模型從空白檔案寫起；介面規格、測試與拆分計畫則由我們的團隊事先準備，這正是需要專業的地方。
| 設計 | 模組數 | 通過 | 每次成功費用 | 每次成功時間 | Fmax | 面積 |
|---|---|---|---|---|---|---|
| gcd88 位元最大公因數引擎 | 2 | 8/8 | $0.0002–0.0006 | 26–63 秒 | 310–328 MHz | 1,640–1,724 µm² |
| RV32I 單週期整數子集處理器 | 7 | 10/10 | $0.0063 | 約 8 分鐘 | 115.1 MHz | 68,212 µm² |
| RV32I 5 級管線拆成各階段模組 | 13 | 10/10 | $0.0081 | 約 11 分鐘 | 177.9 MHz | 85,030 µm² |
| SHA-256 核心拆分計畫（含停滯重來） | 5 | 9/10* | $0.0063 | — | — | — |
| AES 核心工程師補一句架構說明（未補時 0/8） | 6 | 8/10 | $0.0143 | 約 12 分鐘 | — | — |
模型寫的 RTL 與我們的參考 RTL 不相上下：拆分後的管線 Fmax 中位數為 177.9 MHz，參考 RTL 為 183.3 MHz，面積為 85,030 對 84,361 µm²；單週期核心甚至超越參考 RTL（115.1 對 105.2 MHz）。
*SHA-256 為最新一輪到合成的結果（2026-09-28）；同一計畫不加停滯重來時，三輪分別為 6/10、10/10、6/10。RV32I 為整數基本指令子集（FENCE、ECALL、CSR 視為 no-op），以自建測試平台驗證，並非官方 riscv-tests；記憶體在核心之外。Fmax 與面積來自 ORFS 合成與 OpenSTA、未經佈局繞線，Fmax = 1000 /（時脈週期 − 最差 setup slack）；有多次執行時取中位數。以上為 2026 年 9–10 月的工程估計值，不是 signoff，也不是正式的模型認證。
目前範圍：單一時脈的可合成 Verilog-2005，以 Icarus Verilog 模擬，並在 SkyWater SKY130 上以 Yosys 與 OpenROAD 合成。
為什麼需要專業
拆分方式決定成敗
同一份管線規格、同一個低成本模型。整個 RV32I 5 級管線核心放在一包時，大多數執行都失敗；拆成各階段模組並配上逐週期測試後，每一次都成功，費用只有約九分之一。
我們做了哪些調整
- 一個工作包只寫一個小模組，約幾十行，而不是幾百行。
- 大型時序模組拆成「一級組合邏輯＋該級暫存器」，每一級都有自己的測試。
- 暫存器直接宣告在模組介面上（output reg），reset 時全部清零，測試才能逐週期比對。
- 測試在第一個錯誤就停，並印出所有輸入、實際值與預期值。
- 介面規格精確到每個時脈週期：誰在哪個週期更新、reset 優先順序、邊界值。
核心整包
拆成階段模組
通過次數越高越好
每次成功的模型費用越低越好
每次成功時間中位數越低越好
超過 32k 輸出 token 上限越低越好
實體設計
不只合成：從 RTL 到 GDS

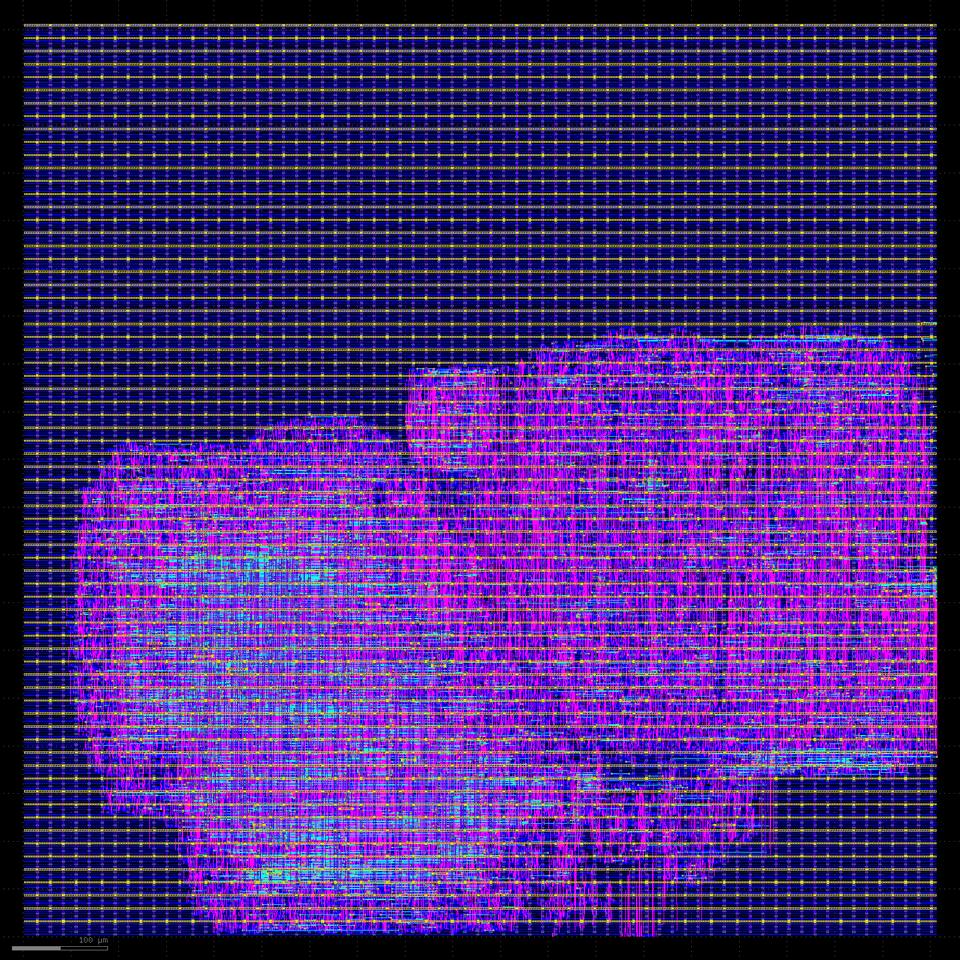

我們也把三個具備實體流程設定的模組，用固定、雜湊鎖定的 SKY130 流程做到 GDS。這些是較早期、由人主導的執行：SPI 的 RTL 是低成本模型依參考 RTL 重構的版本；AES-128 與 SHA-256 則由低成本模型撰寫運算區塊，其餘部分由較強的模型撰寫，包括 AES 核心、兩個 APB 介面，以及 SHA-256 的 compression、padding 與 stream 區塊。上方的 RV32I 等設計目前只做到合成。
- synth映射＋等價檢查
- floorplan核心與腳位
- place元件擺置
- cts時脈樹
- route訊號繞線
- finish輸出 GDS
- DRC零違規
- LVSMATCH
已完成到 GDS
SPI17/17
AES-128 / APB17/17
SHA-256 / APB17/17
AES-128 與 SHA-256 的時脈週期為 100 ns（10 MHz）。由人主導、混用多個模型。
必須通過的條件
- setup slack ≥ 0
- hold slack ≥ 0
- DRC = 0
- LVS = MATCH
另有 13 項條件，共 17 項。
以上為開源 SkyWater SKY130 PDK 上的數位核心佈局，證明流程能從頭到尾跑完；pad ring、封裝與下線（tape-out）簽核不在範圍內。
03Services服務
兩種方式，把 AI 帶進您的流程
無論是讓您的工程師用 AI 輔助設計，還是直接交付一個模組，我們的做法都一樣：先建立可量測的驗收關卡，再放進模型。
交付附完整驗證證據的 RTL
交給我們一個模組和它的規格。我們撰寫介面規格與測試、規劃拆分方式、跑完驗證迴圈，交付通過所有工具檢查的 RTL。
您會收到
- 設計套件：介面規格、測試平台與變異測試報告
- 拆分計畫，以及每個模組驗收通過的 RTL（附雜湊值）
- 每次模型呼叫與費用的 HTML 報告
- 合成結果：時序、面積、功耗、網表與 SDC
合作流程
每一步都以可以檢查的數字收尾。
-
01
了解現況
了解您的流程、工具、IP 限制，以及工程時間實際花在哪裡。
-
02
試行
挑一個真實模組跑完驗證迴圈，量測通過率、成本與時間。
-
03
導入
把驗證迴圈接上您的回歸測試、審查流程與預算控管。
-
04
交接
提供操作手冊與訓練，讓您的團隊能自己運作。
04IP & security智慧財產與資安
送出什麼，由您掌握
IC 團隊承擔不起設計外流。除了單一模組所需的最少內容，所有資料都留在您的機器上，每筆送出的內容都有紀錄可查。
01
驗證在本機執行
模擬、結構檢查、合成與實體流程都在您的機器上執行；參考 RTL、測試平台、網表與佈局都不會送出。
02
每次只送必要內容
每次請求只帶一個工作包的介面規格與計畫說明、已驗證相依模組的 RTL、它的上一版，以及工具回饋與修復歷史，不含這個工作包以外的內容。
03
指定單一供應商
目前模型呼叫經由 OpenRouter 送往指定的單一推論供應商，不允許備援路由，並拒絕資料收集。
04
每次呼叫都有紀錄
每次請求與回覆都和專案一起保存，可供稽核。API 金鑰只存在呼叫模型的子行程中，不會出現在紀錄、報告或 Git 裡。
05Team團隊
IC 設計與 AI，在同一個團隊
RTLoop 於 2026 年 6 月 5 日在台灣成立。10 位成員中包括國立臺灣科技大學電機工程系與資訊工程系的 IC 設計與 AI 研究生。我們持續追蹤 AI for EDA 研究，新做法都先在自己的基準測試上驗證才採用，也用帶給客戶的同一條規則要求自己：沒有經過工具驗證的，就不算數。
- 10位成員
- NTUST電機系 · 資工系
- 2026於台灣成立
一路走來
- RTLoop 成立
- 開發 repo 啟動：至 10 月 2 日共 813 個 commit、68 份附日期的實驗報告
- AES-128／APB 完成到 GDS，17 項全數通過（人主導）
- SHA-256／APB 完成到 GDS，17 項全數通過（人主導）
- RV32I 單週期從空白 RTL 開始，低成本模型 10/10
- RV32I 5 級管線拆成階段模組後，從 3/10 提升到 10/10
